AE120 ซีรี่ส์กระปุกเกียร์ดาวเคราะห์ความแม่นยำสูง
ประเภท: กระปุกเกียร์ดาวเคราะห์พร้อมฟันเกลียว
ระดับการป้องกันกระปุกเกียร์: IP65
อัตราส่วน: 3, 4, 5, 7, 10 สำหรับหนึ่งด่าน
อัตราส่วน: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (สองขั้น)
Standard Backlash P1: น้อยกว่าหรือเท่ากับ 3 arcmin (หนึ่งขั้น) น้อยกว่าหรือเท่ากับ 5 อาร์มิน (สองระยะ)
Standard Backlash P2: น้อยกว่าหรือเท่ากับ 5 arcmin (หนึ่งขั้น) น้อยกว่าหรือเท่ากับ 7 อาร์มิน (สองระยะ)
ประสิทธิภาพ: มากกว่าหรือเท่ากับ 95% (หนึ่งขั้น); มากกว่าหรือเท่ากับ 92% (สองขั้น)
- จัดส่งรวดเร็ว
- การประกันคุณภาพ
การปรับแต่งที่มีอยู่
การแนะนำสินค้า
กฎการตั้งชื่อ AE(ตัวอย่าง: AE-090N-010-22-19-4)
ข้อมูลประสิทธิภาพ
|
พารามิเตอร์ทางเทคนิค |
1 เวที |
2 เวที | |||||||||||||||
|
อัตราส่วน |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
แรงบิดเอาท์พุตที่กำหนด T2N |
นิวตันเมตร |
208 |
290 |
330 |
300 |
230 |
208 |
290 |
290 |
160 |
140 |
310 |
300 |
260 |
330 |
300 |
230 |
|
แรงบิดหยุดฉุกเฉิน T2NOT |
นิวตันเมตร |
3 เท่าของแรงบิดเอาท์พุตที่กำหนด |
|||||||||||||||
|
ความเร็วอินพุตที่กำหนด n1N |
รอบต่อนาที |
4000 |
|||||||||||||||
|
ความเร็วอินพุตสูงสุด n1B |
รอบต่อนาที |
8000 |
|||||||||||||||
|
ลดฟันเฟือง P1 |
อาร์มิน |
น้อยกว่าหรือเท่ากับ 3 |
น้อยกว่าหรือเท่ากับ 5 |
||||||||||||||
|
ฟันเฟืองมาตรฐาน P2 |
อาร์มิน |
น้อยกว่าหรือเท่ากับ 5 |
น้อยกว่าหรือเท่ากับ 7 |
||||||||||||||
|
ความแข็งเกร็งแบบบิด |
Nm/อาร์คมิน |
25 |
|||||||||||||||
|
Max.ดัดโมเมนต์ F2rB |
N |
6100 |
|||||||||||||||
|
โหลดสูงสุดตามแนวแกน F2aB |
N |
3350 |
|||||||||||||||
|
อายุการใช้งาน |
ชม |
20000 |
|||||||||||||||
|
ประสิทธิภาพ η |
% |
มากกว่าหรือเท่ากับ 95% |
มากกว่าหรือเท่ากับ 92% | ||||||||||||||
|
อุณหภูมิในการทำงาน |
ระดับ |
-10 องศา ~90 องศา |
|||||||||||||||
|
การหล่อลื่น |
น้ำมันหล่อลื่นสังเคราะห์ |
||||||||||||||||
|
ระดับการป้องกันกระปุกเกียร์ |
IP65 |
||||||||||||||||
|
ตำแหน่งการติดตั้ง |
ทุกทิศทาง |
||||||||||||||||
|
ระดับเสียง n=3000rpm, ไม่มีโหลด,50 ซม. ) |
เดซิเบล(เอ) |
68 |
68 |
65 |
62 |
60 |
66 |
66 |
64 |
64 |
62 |
62 |
62 |
60 |
58 |
58 |
58 |
|
โมเมนต์มวลของความเฉื่อย J1 |
กก.ซม2 |
3.25 |
2.74 |
2.71 |
2.62 |
2.57 |
0.47 |
0.48 |
0.47 |
0.47 |
0.48 |
0.47 |
0.47 |
0.47 |
0.44 |
0.44 |
0.44 |

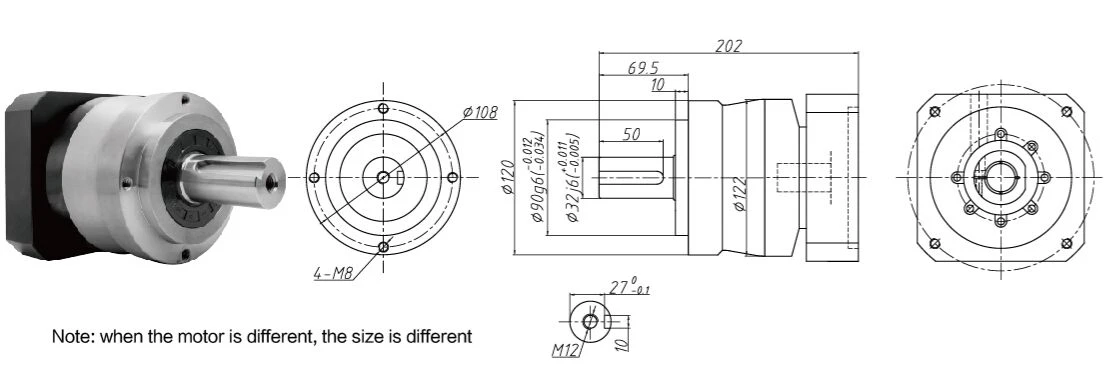

มิติทางกล
ขนาดมอเตอร์ที่ตรงกัน
| AE120 ซีรีส์ | เวที | อัตราส่วน | เส้นผ่านศูนย์กลางของเพลาส่งออก | เส้นผ่านศูนย์กลางของเพลาอินพุต | เส้นผ่านศูนย์กลาง x ความยาวของเพลามอเตอร์/เส้นผ่านศูนย์กลางและความสูงของนักบินบนมอเตอร์/จำนวน-เส้นผ่านศูนย์กลาง-ระยะห่างของรูยึด |
| เวทีเดียว | 3/4/5/7/10 | 32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| 35 | Φ35×80/Φ114.3×8/4-Φ13.5-Φ200 | ||||
| สองขั้นตอน |
15/16/20/25/ 28/30/35/40/50/70/100 |
32 | 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 Φ19×30/Φ80×3/4-Φ6.5-Φ100 Φ19×50/Φ95×6/4-Φ9-Φ130 Φ19×58/Φ110×6/4-Φ9-Φ145 |
|
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×48/Φ95×6/4-Φ9-Φ115 Φ24×48/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
คำถามที่พบบ่อย
ถาม: หากฉันมีปัญหาหรือต้องการความช่วยเหลือหลังจากได้รับสินค้าแล้วจะต้องทำอย่างไร?
ตอบ: เรามุ่งมั่นที่จะให้การสนับสนุนลูกค้าที่เป็นเลิศ หากคุณมีปัญหาหรือต้องการความช่วยเหลือหลังจากได้รับสินค้า โปรดติดต่อฝ่ายบริการลูกค้าของเรา เราจะพยายามอย่างเต็มที่เพื่อแก้ไขข้อกังวลของคุณและมอบแนวทางแก้ไขที่น่าพอใจ
ถาม: คุณมีข้อกำหนดเกี่ยวกับปริมาณการสั่งซื้อขั้นต่ำ (MOQ) หรือไม่?
ตอบ: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) ของเราอาจแตกต่างกันไปขึ้นอยู่กับผลิตภัณฑ์ บางรายการอาจมีขั้นต่ำเฉพาะ ในขณะที่บางรายการอาจสามารถซื้อได้ในปริมาณที่น้อยกว่า โปรดติดต่อทีมขายของเราเพื่อขอข้อมูลเพิ่มเติมเกี่ยวกับขั้นต่ำสำหรับผลิตภัณฑ์เฉพาะที่คุณสนใจ
ถาม: กระปุกเกียร์ของดาวเคราะห์รับมือกับการบรรทุกเกินพิกัดได้อย่างไร
ตอบ: กล่องเกียร์ดาวเคราะห์มีความสามารถในการรับมือกับการบรรทุกเกินพิกัดได้ในระดับหนึ่ง เนื่องจากจะกระจายน้ำหนักไปยังชุดเกียร์หลายชุด คุณสมบัติการแบ่งโหลดนี้ช่วยให้ทนทานต่อแรงบิดที่เพิ่มขึ้นและรักษาฟังก์ชันการทำงานได้ อย่างไรก็ตาม สิ่งสำคัญคือต้องทราบว่าการบรรทุกเกินพิกัดเป็นเวลานานอาจทำให้เกิดความเครียดมากเกินไปกับเกียร์และแบริ่ง ทำให้เกิดการสึกหรอเร็วขึ้นและอาจเกิดความล้มเหลวได้
ถาม: กระปุกเกียร์ดาวเคราะห์เปรียบเทียบกับกระปุกเกียร์ประเภทอื่นอย่างไร
ตอบ: กระปุกเกียร์ดาวเคราะห์มีข้อดีหลายประการเมื่อเทียบกับกระปุกเกียร์ประเภทอื่นๆ รวมถึงความกะทัดรัด ความหนาแน่นของแรงบิดสูง ประสิทธิภาพ และความคล่องตัว การออกแบบที่กะทัดรัดช่วยให้ใช้พื้นที่ได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการใช้งานที่มีขนาดเป็นข้อจำกัด ด้วยชุดเกียร์หลายชุด กล่องเกียร์ดาวเคราะห์จึงสามารถส่งแรงบิดได้สูงในขณะที่ยังคงรักษาฟอร์มแฟคเตอร์ขนาดเล็กไว้
ถาม: สามารถใช้กระปุกเกียร์ดาวเคราะห์กับกังหันลมได้หรือไม่
ตอบ: กล่องเกียร์ดาวเคราะห์มีการใช้งานอย่างกว้างขวางในกังหันลม โดยเฉพาะในการแปลงการหมุนด้วยความเร็วต่ำที่เกิดจากใบพัดกังหันไปเป็นการหมุนด้วยความเร็วสูงที่จำเป็นสำหรับเครื่องกำเนิดไฟฟ้า การใช้กระปุกเกียร์ดาวเคราะห์ในกังหันลมช่วยให้สามารถส่งกำลังได้อย่างมีประสิทธิภาพและปรับความเร็วการหมุนระหว่างโรเตอร์ที่เคลื่อนที่ช้ากว่าและเครื่องกำเนิดไฟฟ้าที่หมุนเร็วขึ้นได้อย่างเหมาะสม บทบาทที่สำคัญนี้แสดงโดยกระปุกเกียร์ของดาวเคราะห์ช่วยให้กังหันลมสามารถควบคุมพลังลมได้อย่างมีประสิทธิภาพและแปลงเป็นพลังงานไฟฟ้าที่ใช้งานได้
